utilidad de representación técnica

un ejemplo de una escala son las maquetas, que son un montaje pseudofuncional, a menor "escala", con materiales pensados para resaltar, en su funcionalidad, la atención de aquello que, en su escala real, presentará como innovación, mejora o sencillamente el gusto de quien lo monta.

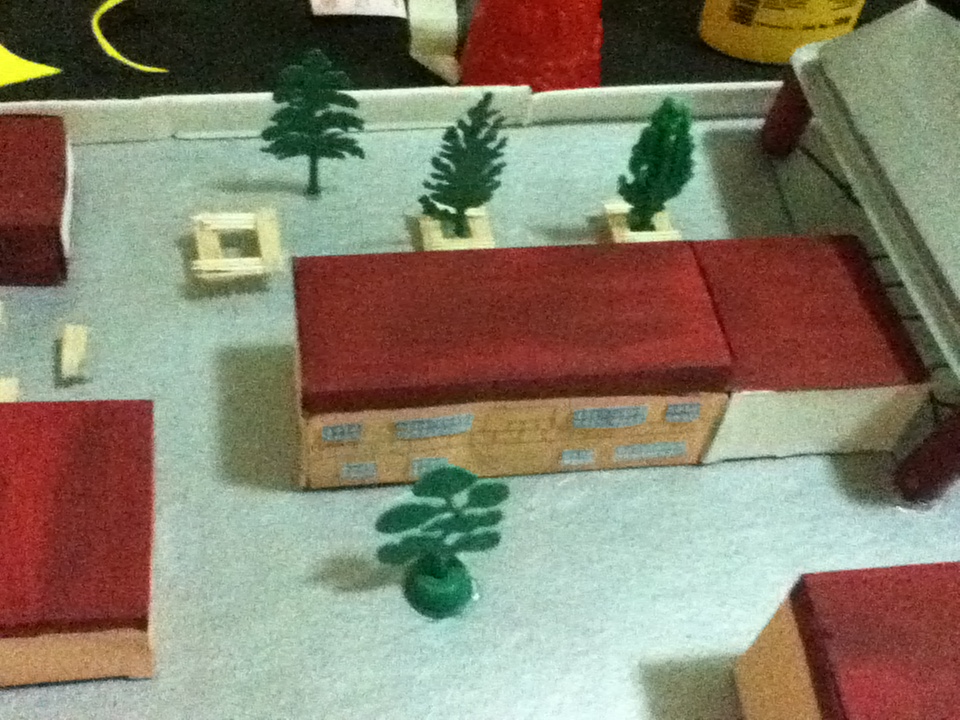

en nuestra institución algunos compañeros creamos la maqueta de la institución:





lenguajes y códigos

ACOTACIÓN:


Una acotación es la medida de una característica de un objeto la cual deben ser especificada en un dibujo técnico. La acotación, también conocida como cota o dimensión, debe cumplir un conjunto de reglas para facilitar su lectura y por consiguiente facilitar la construcción de una pieza.


línea de referencia-> indica las partes de la figura que se van a acotar


línea de acotación->sus extremos terminan en cabezas de flechas


cota: es el número que indica las unidades o las medidas de cada objeto dibujado

lenguajes y codigos


escalas:

La escala numérica representa la relación entre el valor de la representación (el número a la izquierda del símbolo ":") y el valor de la realidad (el número a la derecha del símbolo ":") y un ejemplo de ello sería 1:100.000, lo que indica que una unidad cualquiera en el plano representa 100.000 de esas mismas unidades en la realidad, dicho de otro modo, dos puntos que en el plano se encuentren a 1 cm estarán en la realidad a 100.000 cm, si están en el plano a 1 metro en la realidad estarán a 100.000 metros, y así con cualquier unidad que tomemos.
La escala unidad por unidad es la igualdad expresa de dos longitudes: la del mapa (a la izquierda del signo "=") y la de la realidad (a la derecha del signo "="). Un ejemplo de ello sería 1 cm = 4 km; 2 cm = 500 m, etc.
La escala gráfica es la representación dibujada de la escala unidad por unidad, donde cada segmento muestra la relación entre la longitud de la representación y el de la realidad. Un ejemplo de ello sería::::0_________10 km
Fórmula más rápida' N=T/P Donde: N: Escala; T: Dimensiones en el terreno (cm,m); P: Dimensiones en el papel(cm,m); ambos deben estar en una misma unidad de medida.





TIPOS DE ESCALAS:

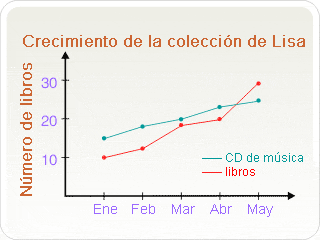

gráfica de líneas múltiples


grafica de pastel


grafica de barras



EJEMPLOS DE REPRESENTACIONES GRÁFICAS

para poder comunicarse también se han creado imágenes que no necesitan hacerse con palabras sino la pura imagen puede dar a conocer información, etc.        ejemplos:
